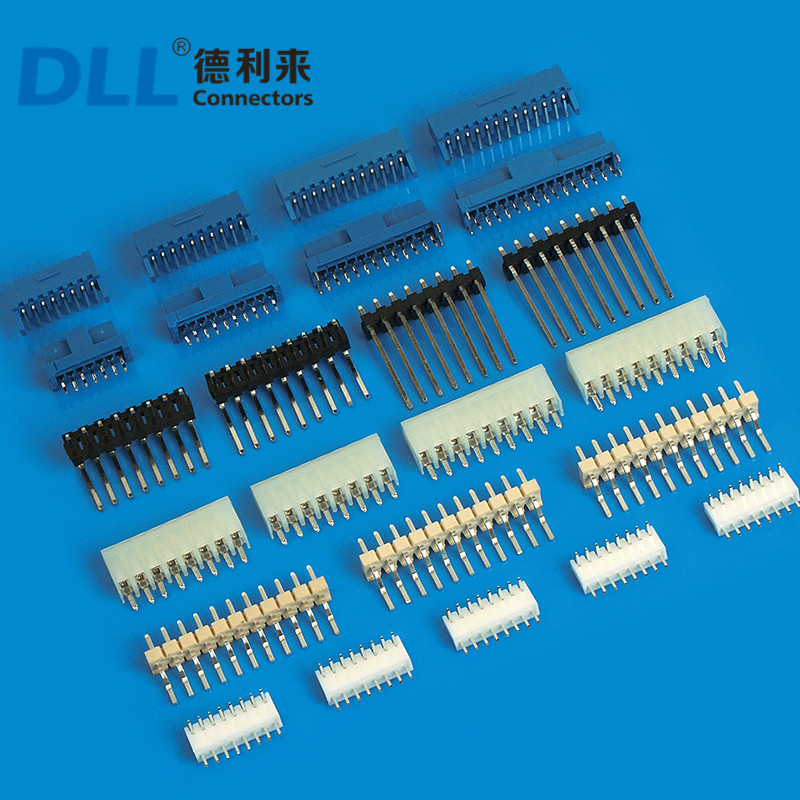

Les connecteurs de planche à bord sont les héros méconnus de l'électronique moderne, fournissant des connexions vitales entre les circuits imprimés (PCB) dans un large éventail d'appareils. À mesure que la technologie progresse, la demande de connecteurs plus petits et plus efficaces avec des mesures de hauteur précise augmente. Dans cette étude complète, nous nous plongeons dans le monde des connecteurs de planche à bord, en nous concentrant sur diverses tailles de hauteur telles que 1,27 mm, 2,0 mm, 2,5 mm, 2,54 mm et 3,96 mm. Nous explorons leur conception, leurs applications et les innovations technologiques stimulant leur développement.
Les connecteurs de carte à bord sont des composants intégraux qui facilitent la connexion directe de deux PCB sans avoir besoin de fils ou de câbles. Ils sont cruciaux pour réduire l'espace et améliorer l'intégrité du signal dans les dispositifs électroniques compacts. Les connecteurs sont disponibles en différentes tailles de pas, qui est la distance entre les centres des broches adjacentes. La taille de la hauteur est un paramètre critique qui influence la pertinence du connecteur pour des applications spécifiques.
Les connecteurs de pas de 1,27 mm sont conçus pour les applications nécessitant des connexions à haute densité dans des espaces limités. Leur taille compacte les rend idéaux pour les appareils portables, la technologie portable et les systèmes informatiques compacts. Ces connecteurs prennent en charge les connexions à pas fin, facilitant la transmission de données à grande vitesse avec une perte de signal minimale.
Les connecteurs avec un pas de 2,0 mm offrent un équilibre entre la taille et la durabilité. Ils sont largement utilisés dans l'électronique grand public, les systèmes automobiles et les équipements industriels. La hauteur légèrement plus grande permet des structures de broches plus robustes, améliorant la résistance mécanique et la facilité d'assemblage.
Les connecteurs de planche à bord avec un pas de 2,0 mm sont conçus pour la fiabilité dans des environnements où les vibrations et la contrainte mécanique sont des préoccupations. Ils comportent souvent des mécanismes de verrouillage pour fixer les connexions contre la déconnexion en raison du mouvement ou de l'impact.
Les connecteurs de pas de 2,5 mm servent des applications qui nécessitent des notes de courant plus élevées et des connexions plus robustes. Ils sont répandus dans les systèmes d'alimentation, les commandes industrielles et les applications automobiles. L'augmentation du pas permet des broches plus épaisses et une résistance à l'isolation plus élevée, pour accueillir des charges électriques plus importantes.
Également connues sous le nom de connecteurs de pas de 0,1 pouces standard, les connecteurs de hauteur de 2,54 mm sont omniprésents dans l'industrie de l'électronique. Ils sont utilisés dans une variété d'applications, des microcontrôleurs au prototypage à pain. Leur adoption généralisée est due à leur facilité d'utilisation et à leur compatibilité avec les dispositions de grille PCB standard.
Les connecteurs de tangage de 3,96 mm sont conçus pour les applications de haute puissance. Ils se trouvent couramment dans les alimentations, les connexions de la batterie et les machines industrielles. La hauteur plus grande accueille des éléments conducteurs plus épais, permettant aux connecteurs de gérer des courants plus élevés sans surchauffe.
Ces connecteurs comportent souvent des mécanismes de verrouillage améliorés et une isolation pour assurer un fonctionnement sûr et fiable dans des environnements exigeants.
L'évolution des connecteurs de la carte à bord est motivée par la nécessité d'une miniaturisation, des performances accrues et de la fiabilité. Les progrès de la science des matériaux et des processus de fabrication ont conduit à des connecteurs plus petits, mais plus capables que leurs prédécesseurs.
Les connecteurs modernes utilisent des matériaux à haute conductivité tels que les alliages de cuivre, qui offrent d'excellentes performances électriques. Les technologies de placage, y compris l'or et le placage en étain, sont utilisées pour améliorer la conductivité et empêcher la corrosion. Le choix du matériau de placage a un impact sur la durabilité et l'intégrité du signal du connecteur.
La technologie de montage de surface a révolutionné l'assemblage de composants électroniques. Les connecteurs SMT permettent un montage direct sur la surface du PCB, éliminant le besoin de soudage à travers le trou. Cette technologie prend en charge des densités de composants plus élevées et réduit les coûts de fabrication.
Comme les appareils nécessitent des taux de transmission de données plus rapides, les connecteurs doivent prendre en charge des fréquences plus élevées sans perte de signal significative. Des innovations telles que le routage et le blindage différentiels dans les connecteurs atténuent l'interférence électromagnétique (EMI), assurant l'intégrité du signal à haute vitesse.
Les connecteurs de planche à bord sont utilisés dans diverses industries, chacune avec des exigences spécifiques concernant la taille, la durabilité et les caractéristiques électriques.
Dans l'électronique grand public tels que les smartphones, les tablettes et les appareils portables, l'espace est de qualité supérieure. Les connecteurs avec des hauteurs comme 1,27 mm sont essentiels pour maintenir des facteurs de forme compacts tout en fournissant des connexions électriques fiables. Ces connecteurs doivent également résister à une manipulation fréquente et à des contraintes mécaniques potentielles.
La tendance vers des appareils plus minces pousse les fabricants à utiliser des connecteurs qui prennent en charge le montage à haute densité sans sacrifier les performances.
L'industrie automobile exige des connecteurs qui peuvent supporter des environnements durs, y compris des températures extrêmes, des vibrations et une exposition à l'humidité et aux produits chimiques. Les connecteurs avec des hauteurs de 2,0 mm et 2,5 mm sont courants, offrant une robustesse et une fiabilité pour des systèmes tels que les commandes de moteur, l'infodivertissement et les caractéristiques de sécurité.
Les connecteurs de la carte à bord dans les applications automobiles doivent être conformes aux normes strictes de l'industrie, en mettant l'accent sur la durabilité et la longévité.
En milieu industriel, les connecteurs sont exposés à des facteurs tels que l'interférence électromagnétique, la poussière et la contrainte mécanique. Les connecteurs avec des tangages plus grands, tels que 2,54 mm et 3,96 mm, sont préférés en raison de leur robustesse et de leur capacité à gérer des courants plus élevés. Ils sont utilisés dans les panneaux de contrôle, les machines et les systèmes d'alimentation.
La fiabilité et la facilité de maintenance sont primordiales et les connecteurs sont souvent conçus pour le remplacement rapide et les connexions sécurisées.
La sélection du connecteur de carte à bord approprié implique d'équilibrer plusieurs facteurs, notamment les exigences électriques, les contraintes mécaniques, les conditions environnementales et le coût.
Les considérations électriques clés comprennent la cote de courant, la cote de tension et l'intégrité du signal. Le connecteur doit supporter le courant nécessaire sans génération de chaleur excessive. Pour les applications de données à grande vitesse, la minimisation de la perte de signal et de la diaphonie est essentielle.
La robustesse mécanique est critique, en particulier dans les applications soumises à des vibrations ou à un choc mécanique. Les facteurs environnementaux tels que la plage de température, l'humidité et l'exposition aux contaminants influencent également la conception du connecteur. Des connecteurs scellés peuvent être nécessaires pour des environnements difficiles.
La facilité d'assemblage peut avoir un impact sur l'efficacité et le coût de la fabrication. Les connecteurs conçus pour les processus d'assemblage automatisés réduisent les coûts de main-d'œuvre et améliorent la cohérence. Les connecteurs SMT sont favorables dans la production à haut volume en raison de la compatibilité avec l'équipement de placement automatisé.
La miniaturisation en cours des appareils électroniques continue de stimuler l'innovation dans la technologie des connecteurs. Les connecteurs futurs devront prendre en charge des débits de données encore plus élevés, une administration accrue de puissance et des facteurs de formulaire plus compacts.
Les développements en microfabrication permettent aux connecteurs avec des hauteurs inférieures à 1,0 mm, pour répondre à la demande croissante d'interconnexions à haute densité. Ces connecteurs nécessitent des techniques de fabrication avancées et des matériaux pour maintenir les performances et la fiabilité à des tailles réduites.
L'intégration de connecteurs avec d'autres composants, tels que l'intégration de filtrage ou de conditionnement du signal dans le boîtier du connecteur, est une tendance émergente. Cette intégration peut économiser de l'espace et améliorer les performances globales du système.
Les considérations environnementales influencent les choix de matériaux et les processus de fabrication. L'utilisation de matériaux recyclables et la réduction des substances nocives s'alignent sur les initiatives mondiales de durabilité. Les innovations dans les polymères conducteurs et les matériaux composites peuvent offrir des alternatives aux connecteurs métalliques traditionnels.
Les connecteurs de bord à bord sont fondamentaux pour les fonctionnalités des systèmes électroniques modernes. Comprendre les nuances de différentes tailles de pas - du compact 1,27 mm au robuste 3,96 mm - est essentiel pour la conception de dispositifs électroniques fiables et efficaces. Les progrès continus de la technologie des connecteurs reflètent la réponse de l'industrie aux défis de la miniaturisation, des demandes de performance et des préoccupations environnementales.
Les ingénieurs et les concepteurs doivent rester informés des derniers développements pour sélectionner les connecteurs appropriés qui répondent aux exigences spécifiques de leur application. Ce faisant, ils garantissent la création d'appareils qui sont non seulement technologiquement avancés mais aussi fiables et durables.
