Dans le domaine de l'électronique en progrès rapide, l'intégration transparente des composants est essentielle pour les performances et la fiabilité optimales. Parmi les éléments essentiels facilitant cette intégration figurent des connecteurs de carte à carte , qui permettent des connexions électriques directes entre les circuits imprimés (PCB) sans avoir besoin de câbles ou de connexions intermédiaires. Ces connecteurs sont essentiels dans une multitude d'applications, allant de l'électronique grand public aux machines industrielles, où l'optimisation de l'espace et l'intégrité du signal sont primordiales.
Les connecteurs de carte à bord sont conçus pour connecter deux PCB ou plus mécaniquement et électriquement, permettant une conception modulaire et un emballage compact. Ils sont disponibles dans diverses configurations, y compris la mezzanine, l'empilement, le coplanaire et les types d'angle droit, chacun adapté à des exigences de conception spécifiques. Le choix du connecteur a un impact non seulement la disposition physique de l'assemblage électronique, mais également les performances électriques, en particulier dans les applications de transmission de données à grande vitesse.
Les principaux types de connecteurs de carte à bord sont:
Connecteurs de mezzanine: ceux-ci facilitent l'empilement parallèle des PCB, la sauvegarde de l'espace et la permission de connexions à haute densité.
Connecteurs d'empilement: Conçu pour des connexions verticales avec des hauteurs de pile variables, offrant une flexibilité dans l'espacement des PCB.
Connecteurs de coplanaire: utilisés pour les connexions de PCB côte à côte, idéal pour l'expansion de la largeur du circuit sans augmenter la hauteur.
Connecteurs d'angle droit: Activez les connexions perpendiculaires entre les PCB, couramment utilisées dans des assemblages complexes.
Chaque type est sélectionné en fonction des exigences mécaniques, des considérations d'intégrité du signal et des conditions environnementales de l'application spécifique.
La taille de pas d'un connecteur, définie comme la distance centrale à centre entre les broches adjacentes, est un paramètre critique influençant les propriétés électriques du connecteur et l'adéquation pour une application donnée. Les tailles de pas plus petites permettent une densité de connecteur plus élevée, ce qui est essentiel dans les dispositifs miniaturisés. Inversement, les tailles de pas plus grandes sont préférables dans les applications nécessitant une capacité de courant plus élevée et où la facilité d'assemblage est une priorité.
La taille de la hauteur affecte l'impédance, la diaphonie et l'intégrité du signal du connecteur. Pour les applications à haute fréquence, le maintien de l'intégrité du signal est crucial et les connecteurs avec des tailles de pas appropriés doivent être choisis pour minimiser les interférences. Par exemple, un connecteur de planche de pitch à 1,27 mm est souvent utilisé dans les applications où l'espace est limité, mais une intégrité élevée du signal est requise.
La robustesse mécanique est influencée par la taille de la hauteur. Les hauts plus grands offrent une plus grande résistance mécanique et sont plus faciles à manipuler pendant l'assemblage. Ils sont moins sensibles aux dommages causés par les contraintes mécaniques, ce qui est essentiel dans les environnements industriels ou où les connecteurs peuvent être soumis à des cycles d'accouplement fréquents.
Plusieurs tailles de hauteur standard sont répandues dans l'industrie, chacune répondant aux besoins spécifiques:
Les connecteurs de tangage de 1,27 mm sont largement utilisés dans les applications à haute densité telles que les smartphones, les tablettes et autres appareils électroniques compacts. Ils offrent un équilibre entre la taille et les performances, permettant une utilisation efficace de l'espace sans compromis significatif sur l'intégrité du signal. La petite empreinte de ces connecteurs facilite la conception de produits minces et légers.
Les connecteurs avec un pas de 2,0 mm sont couramment trouvés dans les applications où une densité modérée est acceptable et des cotes de courant légèrement plus élevées sont nécessaires. Ceux-ci sont souvent utilisés dans l'électronique automobile, les systèmes de contrôle industriel et les appareils de consommation. Le connecteur Pitch Board to Board de 2,0 mm fournit un bon compromis entre la taille, la facilité de manipulation et les performances électriques.
Les connecteurs de tangage de 2,5 mm et 2,54 mm (0,1 pouce) sont standard dans de nombreuses applications, y compris les cartes mères informatiques, les alimentations et l'équipement industriel. Ils sont connus pour leur robustesse et leur facilité d'utilisation, ce qui les rend adaptés aux environnements où les connecteurs doivent résister aux contraintes mécaniques. Leur plus grande taille permet une capacité de charge de courant plus élevée, ce qui est essentiel pour les applications d'alimentation.

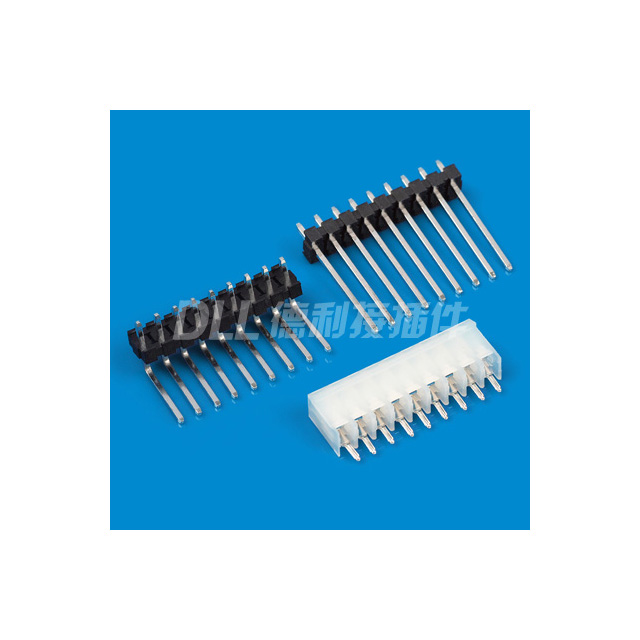

Les connecteurs avec un pas de 3,96 mm sont utilisés dans des applications lourdes nécessitant une transmission de courant élevée. Ces connecteurs sont répandus dans les machines industrielles, les systèmes automobiles et les alimentations. L'espacement significatif réduit le risque de court-circuits et permet des processus de fabrication et d'assemblage plus faciles.
Le choix du connecteur de carte à bord approprié consiste à considérer plusieurs facteurs:
Les ingénieurs doivent évaluer les exigences de tension et de courant, le type de signal (analogique ou numérique) et les vitesses de transmission des données. Pour les données à grande vitesse, les connecteurs avec une dégradation du signal minimisée sont essentiels. Par exemple, l'utilisation d'un connecteur de carte de tangage de 2,54 mm peut fournir des performances fiables dans des applications à vitesse modérée.
L'environnement de fonctionnement dicte le matériau et la conception du connecteur. Des facteurs tels que la température extrêmes, les vibrations, l'humidité et l'exposition à des substances corrosives doivent être pris en compte. Les connecteurs utilisés dans des environnements difficiles nécessitent une construction et des matériaux robustes qui peuvent résister à ces conditions sans dégradation.
Dans les appareils compacts, l'espace est à une prime. Les concepteurs doivent sélectionner des connecteurs avec des dimensions appropriées qui s'adaptent au facteur de forme de l'appareil sans compromettre les performances. Cela implique souvent de choisir des connecteurs avec des tailles de pas plus petites pour maximiser la densité des composants.
L'industrie du connecteur continue d'innover, tirée par la demande de débits de données plus élevés, de tailles plus petites et de plus grande fiabilité. Les développements récents comprennent:
Avec la montée en puissance de la vidéo haute définition, des appareils IoT et de la technologie 5G, les connecteurs capables de prendre en charge les débits de données multi-gigabit sont essentiels. Des matériaux avancés et des techniques de fabrication précises sont utilisées pour produire des connecteurs avec une intégrité de signal supérieure et une perte minimale.
La tendance vers des dispositifs électroniques plus petits nécessite la miniaturisation des composants, y compris les connecteurs. Les fabricants développent des connecteurs avec des tangages ultra-fins, tels que 0,8 mm ou plus, pour répondre à ces demandes. Bien que difficiles à produire et à gérer, ces connecteurs permettent des niveaux d'intégration sans précédent.
Les innovations en science des matériaux ont conduit à des connecteurs qui peuvent résister à plus de cycles d'accouplement et à des conditions environnementales plus sévères. Le placage en or, les plastiques spécialisés et les conceptions robustes prolongent la durée de vie des connecteurs dans des applications exigeantes.
La compréhension de l'application pratique des connecteurs du conseil d'administration améliore l'appréciation de leur importance:
Les smartphones et les tablettes comptent sur des connecteurs à haute densité pour maintenir les profils minces tout en offrant des performances élevées. L'utilisation de connecteurs de pas de 1,27 mm ou plus petits permet des conceptions compactes sans sacrifier les fonctionnalités. Ces connecteurs doivent également résister à la manipulation fréquente et aux gouttes potentielles.
Les véhicules modernes intègrent de nombreux systèmes électroniques, des unités de contrôle du moteur aux systèmes avancés d'assistance conducteur (ADAS). Les connecteurs utilisés dans ces applications, tels que la carte de tangage de 3,96 mm au connecteur de la carte , doivent supporter les fluctuations de température, les vibrations et l'exposition aux contaminants tout en conservant des connexions fiables.
En milieu industriel, les connecteurs sont exposés à des conditions difficiles, notamment la poussière, l'humidité et la contrainte mécanique. Des connecteurs robustes avec des tailles de hauteur plus importants sont favorisés pour assurer la durabilité et la facilité de maintenance. Ils jouent un rôle crucial dans les systèmes de contrôle, la robotique et les unités de distribution d'énergie.
Au fur et à mesure que la technologie progresse, les exigences pour les connecteurs de la carte à bord continueront d'évoluer. Les principaux domaines d'intérêt comprennent:
Pour répondre aux demandes de débits de données encore plus élevés, l'intégration des connexions optiques dans les connecteurs de la carte à bord est explorée. Les connecteurs optiques offrent des avantages importants dans la bande passante et l'immunité par interférence électromagnétique, qui sont essentielles pour les futures applications à grande vitesse.
Les considérations environnementales influencent la conception du connecteur. L'utilisation de matériaux recyclables et la réduction des substances dangereuses deviennent de plus en plus importantes. Les fabricants recherchent des matériaux qui offrent des avantages de performance tout en s'alignant sur les initiatives mondiales de durabilité.
Les connecteurs de carte à bord sont des composants indispensables dans les systèmes électroniques modernes, permettant des assemblages complexes et des dispositifs haute performance. La sélection du connecteur approprié, considérant des facteurs tels que la taille de la hauteur, les exigences électriques et les conditions environnementales, est cruciale pour le succès de tout produit électronique. Avec les progrès continus de la technologie, des connecteurs comme la carte de pitch de 1,27 mm vers le connecteur de la carte et d'autres évoluent pour répondre aux demandes croissantes de l'industrie. Les ingénieurs et les concepteurs doivent rester informés des derniers développements pour prendre des décisions éclairées qui auront un impact sur les performances et la fiabilité de leurs produits.
L'avenir des connecteurs de bord à bord est sur le point de relever les défis de la miniaturisation, de l'augmentation des débits de données et de la durabilité. En comprenant le paysage actuel et en anticipant les tendances futures, les professionnels dans le domaine peuvent contribuer au développement de solutions innovantes qui stimulent les progrès technologiques.
