Dans le paysage en constante évolution de l'ingénierie électronique, les connecteurs du conseil d'administration jouent un rôle central pour assurer une communication transparente entre les cartes de circuits imprimées. Ces connecteurs font des composants intégraux dans une myriade d'applications allant de l'électronique grand public aux machines industrielles complexes. Cet article plonge dans les subtilités des connecteurs de la carte à bord, en examinant leurs types, leurs applications et les progrès technologiques propulsant leur évolution.

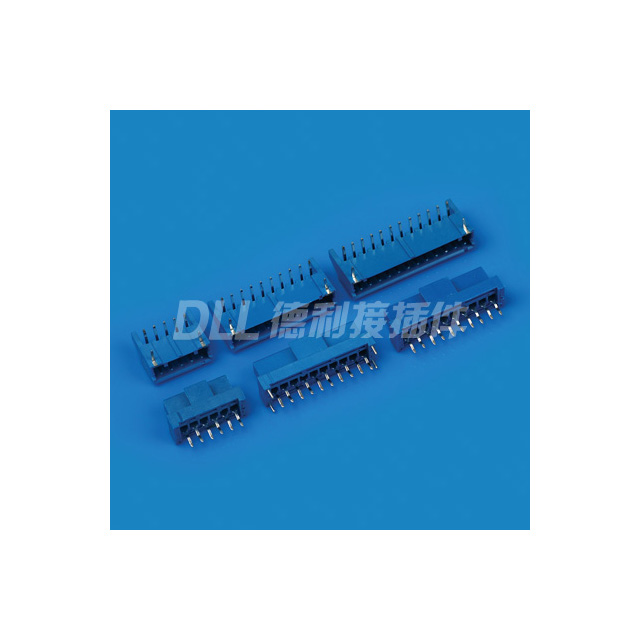

Les connecteurs de planche à bord sont disponibles dans divers emplacements, chacun conçu pour répondre aux exigences électriques et mécaniques spécifiques. La hauteur d'un connecteur fait référence à la distance entre les centres des broches adjacentes, ce qui est crucial pour déterminer la compatibilité du connecteur avec certaines applications. Ici, nous explorons certains emplacements communs et leurs caractéristiques.
Le connecteur de la carte de pitch à 1,27 mm est largement utilisé dans les applications à haute densité où l'espace est à une prime. Sa conception compacte permet un placement étroit des composants, ce qui le rend idéal pour les smartphones, les tablettes et autres appareils miniaturisés. Les connecteurs offrent une intégrité de signal fiable, qui est essentielle pour la transmission de données à grande vitesse dans l'électronique moderne.
La planche de tangage de 2,0 mm au connecteur de la carte collait un équilibre entre la taille et la durabilité. Ces connecteurs se trouvent couramment dans les systèmes automobiles et les équipements industriels où la robustesse mécanique est aussi importante que les performances électriques. La hauteur légèrement plus grande permet une augmentation de la capacité de charge de courant, ce qui est vital dans les applications à forte intensité de puissance.
Conçu pour les applications nécessitant une résistance mécanique modérée et des performances électriques, la carte de tangage de 2,5 mm à la carte est répandue dans l'électronique grand public et certaines commandes industrielles. Il offre un bon compromis entre la taille et la facilité de manipulation pendant l'assemblage, ce qui est avantageux dans les environnements de production de masse.
Le connecteur Pitch Board to Board de 2,54 mm est l'une des tailles les plus traditionnelles, souvent utilisées dans les systèmes hérités et les PCB standard. Sa plus grande taille le rend adapté aux applications où l'espace est moins contraint et des connexions mécaniques robustes sont nécessaires. Ces connecteurs sont couramment utilisés dans les périphériques et certains matériels informatiques.
Pour les applications exigeant une transmission élevée et une résilience mécanique, le connecteur de la carte de tangage de 3,96 mm est le connecteur de choix. Sa hauteur plus grande accueille des broches plus épaisses et un plus grand espacement, réduisant le risque d'arc électrique et d'amélioration de la durabilité. Ces connecteurs se trouvent souvent dans les alimentations et les machines industrielles.
Les connecteurs de planche à bord sont omniprésents dans les appareils électroniques modernes. Leurs applications s'étendent dans diverses industries, chacune avec des exigences uniques qui influencent le choix du type de connecteur.
Dans l'électronique grand public, la miniaturisation est une tendance constante. Les appareils comme les smartphones, les ordinateurs portables et les appareils portables comptent sur des connecteurs compacts tels que le pas de 1,27 mm pour maintenir de petits facteurs de forme sans compromettre les fonctionnalités. Les connecteurs doivent prendre en charge la transmission de données à grande vitesse pour des fonctionnalités telles que les affichages haute définition et la communication sans fil rapide.
Les systèmes automobiles nécessitent des connecteurs qui peuvent résister à des conditions environnementales sévères, y compris la température extrêmes et les vibrations. Le connecteur de la carte de tangage de 2,0 mm est couramment utilisé en raison de son équilibre de taille et de durabilité. Ces connecteurs font partie intégrante des unités de contrôle du moteur, des systèmes d'infodivertissement et des modules d'aide au conducteur.
Les machines industrielles exigent souvent des connecteurs comme la carte de tangage de 3,96 mm à la carte de connecteur pour les systèmes de transmission et de contrôle d'alimentation. Les connecteurs doivent offrir une forte fiabilité et être capable de gérer des courants plus élevés. De plus, ils doivent être résistants à la poussière, à l'humidité et à la contrainte mécanique.
La sélection du connecteur de carte à bord approprié implique une attention particulière à plusieurs facteurs:
Exigences électriques
Les caractéristiques électriques, y compris la notation du courant, la cote de tension et l'intégrité du signal, sont primordiales. Les applications de données à grande vitesse nécessitent des connecteurs avec une perte de signal minimale et une diaphonie. Pour les applications d'alimentation, le connecteur doit gérer le courant requis sans chauffage excessif.
Résistance mécanique
Les considérations mécaniques comprennent la force d'accouplement, la durabilité et les mécanismes de rétention. Les applications soumises à des vibrations ou à un choc nécessitent des connecteurs avec des mécanismes de verrouillage sécurisés pour éviter la déconnexion. La sélection des matériaux pour les contacts et le logement affecte également la longévité du connecteur.
Facteurs environnementaux
Les conditions environnementales telles que la plage de température, l'humidité et l'exposition aux produits chimiques influencent la sélection des connecteurs. Pour les environnements durs, des connecteurs avec des joints ou des revêtements spéciaux peuvent être nécessaires pour empêcher la corrosion et assurer un fonctionnement fiable.
Les progrès des technologies de la science des matériaux et de la fabrication ont entraîné des améliorations significatives des connecteurs de bord à bord. Les innovations incluent l'utilisation de polymères à haute performance pour l'isolation, les techniques de placage avancé pour les contacts et le moulage de précision pour la miniaturisation.
Avec la demande croissante de débits de données plus rapides, les connecteurs sont conçus pour prendre en charge les signaux à haute fréquence avec une perte minimale. Des techniques telles que la signalisation différentielle et la correspondance d'impédance sont incorporées dans la conception du connecteur pour améliorer les performances.
La poussée vers des appareils plus petits nécessite des connecteurs comme le pas de 1,27 mm et plus petit. La fabrication avancée permet des tolérances étroites et des connexions fiables même à ces tailles réduites. Cette tendance permet le développement de dispositifs électroniques plus compacts et portables.
Les connecteurs de carte à bord sont des composants critiques dans les systèmes électroniques, facilitant les connexions électriques fiables entre les cartes de circuits imprimées. Comprendre les variations de tangage, telles que la carte de tangage de 2,0 mm sur le connecteur de la carte et d'autres, permet aux ingénieurs de sélectionner le bon connecteur pour leur application spécifique. Alors que la technologie continue d'avancer, les connecteurs évolueront pour répondre aux demandes croissantes de la transmission de données, de la miniaturisation et des performances à grande vitesse dans des environnements sévères. L'avenir de l'électronique s'appuie fortement sur ces connecteurs, soulignant leur importance dans la conception et la fonctionnalité des appareils modernes.
